锥度螺旋叶片怎么加工?

作者: 发布时间:2020-10-20 浏览

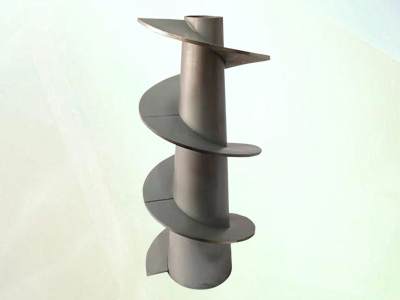

    锥度螺旋叶片是指螺旋叶片的外径从一端到另一端逐渐变小的特殊螺旋叶片,这种螺旋叶片属于单片螺旋叶片。常用于推力较大的螺旋输送机,比如压球机、铁销压饼机等的送料装置中。锥度螺旋叶片的外径从大直径端到小直径端,外圆平滑过渡,形成一条螺旋弧线,几片锥度螺旋叶片首尾焊接在一起,形成一个锥体。

    锥度螺旋叶片和常规的螺旋叶片有不同之处,下料尺寸的不同,内圆为基准圆,外圆为螺旋线,从开始到结尾逐渐变径,因此,下料的时候要用数控切割或是激光切割下料,在电脑上画好对应的尺寸,就能够下出相应的原料。
    锥度螺旋叶片的加工方法,和普通螺旋叶片略有不同。加工普通螺旋叶片时,以外圆为基准,将外圆放在托架上,外圆高度保持不变,旋转挤压,最后成型。加工锥度螺旋叶片片时,要以内圆为基准,加工的时候,模具上画一个和内圆对应的圆弧,旋转加工时,内圆和弧线要始终保持对应,这样加工出的螺旋叶片就是锥度的。加工好的几片锥度螺旋叶片,分清首尾,在焊接时,从大往小,外径一次变小。
